 管工事専用

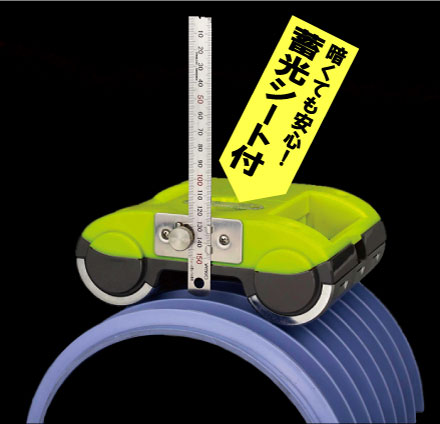

ヒューム管レベルPRO

ヒューム管レベルPRO リブ管対応

リブ管対応型

  • 外径90mm以上の塩ビ管、リブ管等、全ての管材に対応
  • 管の中心線(軸心)を素早く決定
  • 付属の15cmポイントスケールの他、市販の30cm直尺を取付可能
  • 管布設工事における施工精度の均一化と作業の迅速化をサポートします。

管の通り芯の出し方
  1. あらかじめ、適切な高さに丁張り水糸を設置します。
  2. 管上に本器をセットし、気泡管の泡が中心に位置するように移動させると、本器の垂直ポイントが管芯を通る鉛直線を示します
  3. 水糸に本器に取り付けられたスケールの水糸ポイントを合わせます。
  4. この作業を繰り返すことで、軸心と通り芯が一致します。
※スケールの取り付け方法を変更すると目盛を使用して管の高さを調整することも可能です。
品番 標準価格 (税抜) 製品重量 JANコード
HK-PRO ¥9,500 680g 4957111080406
適用管材
  • 呼び径φ90以上の管材
※内接させる場合は内径250mm以上必要
